Dooble D - наш ответ западу!
Автор статьи: Немчинов А.В.

 Как-то раз я надыбал (по ссылке Игоря) на известном сайте www.runoffgroove.com схему гитарной примочки на цифровой КМОП микросхеме 4049UBE. Прослушанные сэмплы понравились, да и отзывы были весьма лестные. Собрал приму и мои ожидания оправдались на все 100%. Примочка действительно классная!

     Однако, как известно, дурная голова рукам покоя не дает. По роду своей профессиональной деятельности я довольно часто имею дело с цифровыми микросхемами преимущественно отечественного производства. Поэтому сразу возникла мысль сотворить что-либо подобное на нашей родной микрухе К561ЛН2, которая, кстати, является полным функциональным аналогом зарубежной 4049UBE. И вот что получилось.

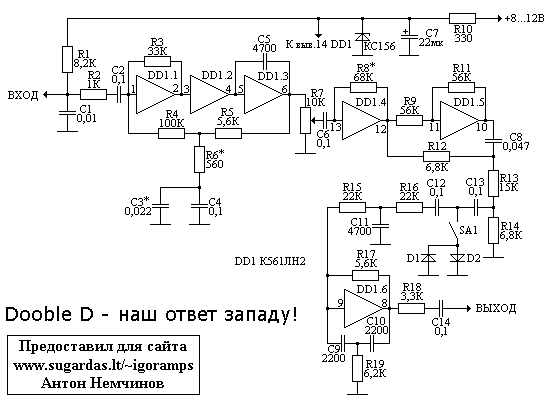

 Схема имеет очень большую гибкость в формировании АЧХ. Предварительный усилитель собран на элементах DD1.1 … DD1.3 с непосредственной связью между каскадами. В этих каскадах введена основная цепь ООС (R4 и R5) и две дополнительных на R3 и C5. АЧХ формируется всеми элементами усилителя. Усиленный и скорректированный сигнал через регулятор уровня ограничения R7 поступает на первый ограничитель, собранный на DD1.4. Ограниченный сигнал прямоугольной формы преобразуется фазовращателем, выполненным на DD1.5, R12 и C8 в сигнал треугольной формы путем вычитания нечетных гармоник. С делителя R13, R14 сигнал поступает на ограничительные диоды D1 и D2 (которые можно отключить переключателем SA1), где вершины треугольника срезаются и сигнал по форме приближается к синусоидальному. Следом за ограничителем включен активный фильтр с частотой среза около 3 кГц, собранный на DD1.6. Так сказать, подобие спикерсима.
     Несколько слов об элементах, формирующих АЧХ устройства. Подбором R19 устанавливают необходимую частоту среза, а подбором конденсатора С11 - величину подъема в конце характеристики. В предварительном усилителе частота среза ФНЧ устанавливается подбором С5 (емкость больше - частота ниже, меньше - наоборот). На частоту среза также влияют элементы R3 и C5. При недостаточном усилении следует подобрать резистор R8.
На входе и выходе следует включить повторители, лучше на полевых транзисторах. Амплитуда выходного сигнала - около 0,8В

     Вообще приведенную схему следует рассматривать как основу для экспериментов. Главное - не бояться изменять номиналы элементов. Ограничительные диоды можно пробовать самые разные, подбирая те, звук которых больше понравится. В общем, дерзайте!

Антон Немчинов
ant067@e-mail.ru

ПЕРВОИСТОЧНИК

Оригинал статьи в журнале "Радиолюбитель".
