Электронный кодовый замок

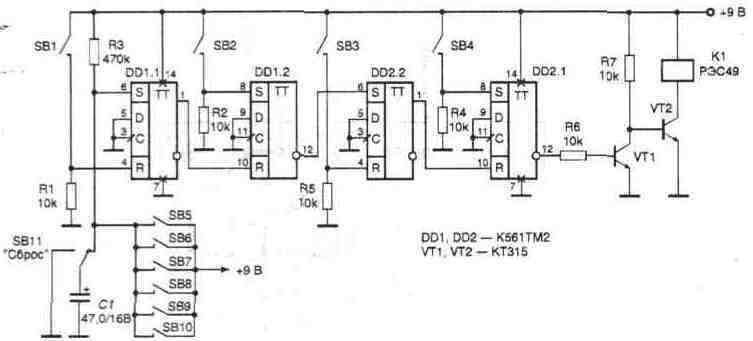

Этот замок прост в изготовлении и налаживании. При этом он позволяет использовать четырехзначный код и ограничивает время набора последнего. Электронная часть замка выполнена на микросхемах КМОП серии К561. Принципиальная схема устройства приведена на рисунке:

Электронный кодовый замок

Устройство состоит из четырех RS-триггеров (две микросхемы К561ТМ2) DD1. 1, DD1. 2, DD2. 1, DD2. 2. Кнопки наборного поля располагаются с наружной стороны двери. Перед набором кода необходимо нажать кнопку SB11 «Сброс». Конденсатор С1 при этом быстро разряжается, а после отпускания кнопки он начинает медленно заряжаться от источника питания + 9 В через резистор R3. Пока напряжение на конденсаторе С1 не достигнет значения+ 4, 5 В и более, на входе S триггера DD1. 1 присутствует нулевой потенциал, который разрешает работу первого RS-триггера на элементе D1. 1.

При нажатии кнопки SB1 (первая цифра кода) триггер переключается и на его прямом выходе положительный потенциал изменяется на нулевой. Этот потенциал разрешает работу следующего триггера на элементе DD1. 2.

После нажатия кнопки SB2 (вторая цифра кода) триггер на элементе DD1. 2 переключается и на его инверсном выходе появляется нулевой потенциал, тем самым разрешается работа следующего RS-триггера на элементе DD2. 2. Далее последовательно нажимают кнопки SB3 (третья цифра кода) и SB4 (четвертая цифра кода), Наконец срабатывает последний RS-триггер на элементе DD2. 1, на его инверсном выходе появляется нулевой потенциал, что приводит к закрыванию транзистора VT1 и, как следствие, к открыванию транзистора VT2, который включает исполнительное устройство, например реле или электромагнит.

Прямой выход RS-триггера DD2. 1 для включения исполнительного устройства использовать нельзя. Это связано с тем, что в случае исполнительное устройство срабатывает даже при нажатии только одной кнопки SB4, т. е. без набора трех первых цифр, а это недопустимо.

Время набора цифр кода ограничено временем заряда конденсатора С1 и зависит от его емкости и сопротивления резистора R3. При номиналах, указанных на рис. 6. 13, время заряда составляет примерно 15 с. Если за это время код не будет набран, то все RS-триггеры возвратятся в исходное состояние и набор придется повторить. Если во время набора кода будет набрана хотя бы одна неправильная цифра (кнопки SB5—SB10), то все RS-тригтеры также возвратятся в исходное состояние.

Количество цифр в коде может быть увеличено, если включить последовательно еще несколько микросхем. Но, как показывает практика, четыре цифры обеспечивают достаточную надежность системы.

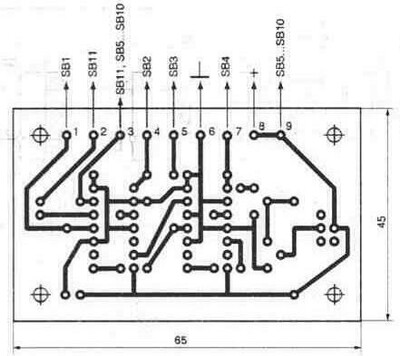

Печатная плата электронного замка

Печатная плата устройства выполнена из одностороннего фольгированного стекло текстолита размером 65х40 мм. Рисунок печатной платы приведен на рис. 6. 14. В качестве исполнительного устройства использовано реле РЭС-49. Размещение элементов на плате устройства приведено на рис. 6. 15. Микросхемы DD1, DD2 серии К561ТМ2 можно заменить без изменения рисунка печатной платы на микросхемы К176ТМ2. Резисторы R1 —R7 — типа МЛТ-0, 125 или им аналогичные. Конденсатор С1 нужно выбрать с возможно меньшим током утечки. Время набора устанавливают экспериментально, путем подбора номинала конденсатора С1. В качестве кнопок можно использовать любые, в том числе и от телефонного аппарата (кроме SB11).

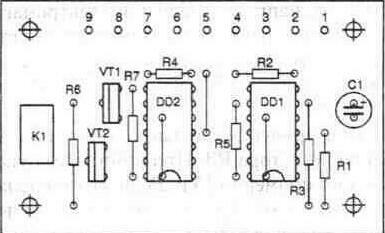

Размещение детален на плате электронного замка
