Эффекты с jmkpcbs.com
| |
| Molier | Дата: Воскресенье, 23.11.2025, 19:51 | Сообщение # 1 |
|
Генерал-лейтенант
Группа: Администраторы
Сообщений: 507
Статус: Online
| jmkpcbs.com
Все размещенные файлы предоставлены для ознакомительного процесса. Ни основатели проекта, ни хостинг-провайдер, не любые другие физические или юридические лица не несут никакой ответственности за использование материалов сайта. Вы "обязаны" удалить скачанный программный продукт через 24 часа.
|
| |
|
|
| Molier | Дата: Воскресенье, 23.11.2025, 19:53 | Сообщение # 2 |
|
Генерал-лейтенант
Группа: Администраторы
Сообщений: 507
Статус: Online

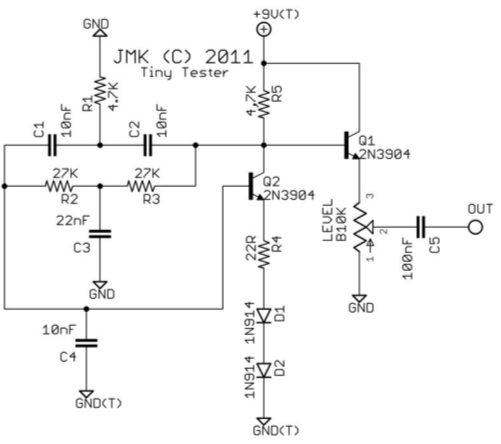

| Tiny Tester
 Tiny Tester — это до смешного простая схема, назначение которой не сразу понятно. На самом деле это не эффект, предназначенный для использования в качестве педали, а скорее осциллятор, издающий равномерный звук. Зачем он вам нужен? Потому что при создании гитарного эффекта очень полезно протестировать плату эффектов перед тем, как упаковать её в коробку для использования. Tiny Tester предназначен для подачи постоянного сигнала для проверки эффектов. Если хотите узнать, как использовать это устройство, ознакомьтесь с разделом Testing Rig, где также есть схема Tiny Tester. |
| |
|
|
| Molier | Дата: Воскресенье, 23.11.2025, 19:58 | Сообщение # 3 |
|
Генерал-лейтенант
Группа: Администраторы
Сообщений: 507
Статус: Online

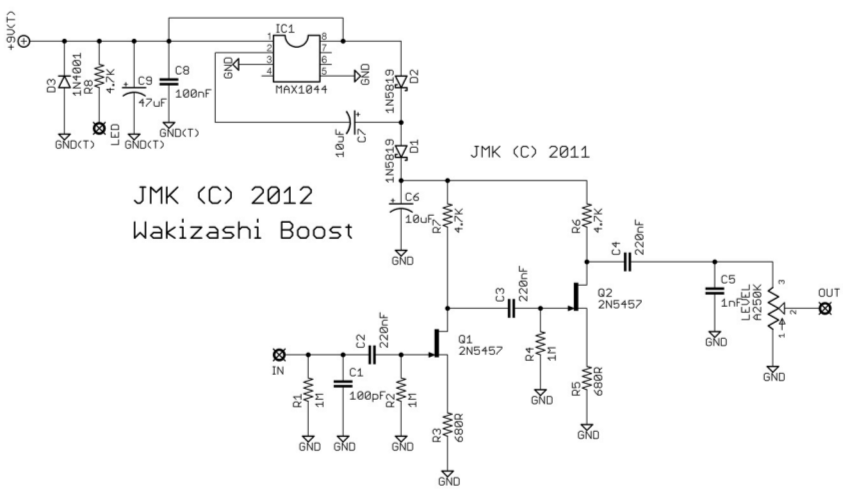

| Wakizashi Boost
 Wakizashi Boost назван так потому, что представляет собой слегка модифицированный клон более крупного проекта. Он оснащён подкачкой заряда, которая обеспечивает работу схемы на более высоком напряжении, увеличивая запас мощности и производительность. Хотя сборка не совсем проста, она определённо соответствует идеалу для начинающего. Если вы ищете отличный чистый буст с высокой производительностью, то больше не ищите!
|
| |
|
|
| Molier | Дата: Воскресенье, 23.11.2025, 20:03 | Сообщение # 4 |
|
Генерал-лейтенант
Группа: Администраторы
Сообщений: 507
Статус: Online

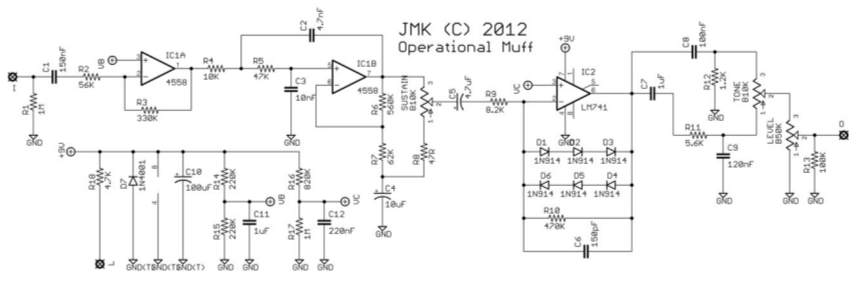

| Operational Muff
Схема на операционном усилителе (O-Amp Muff) — ещё одна классическая вариация Muff, которую часто упускают из виду. Тем, кто не в восторге от Muff на четырёх транзисторах, операционный Muff зачастую гораздо привлекательнее. Его также легко собрать, и эта схема даёт множество отличных, знакомых звуков. Попробуйте её, если вы никогда не ладили с другими Muff, но всё ещё мечтаете об этом.
источник
|
| |
|
|
| Molier | Дата: Воскресенье, 23.11.2025, 20:06 | Сообщение # 5 |
|
Генерал-лейтенант
Группа: Администраторы
Сообщений: 507
Статус: Online

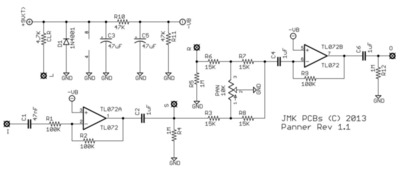

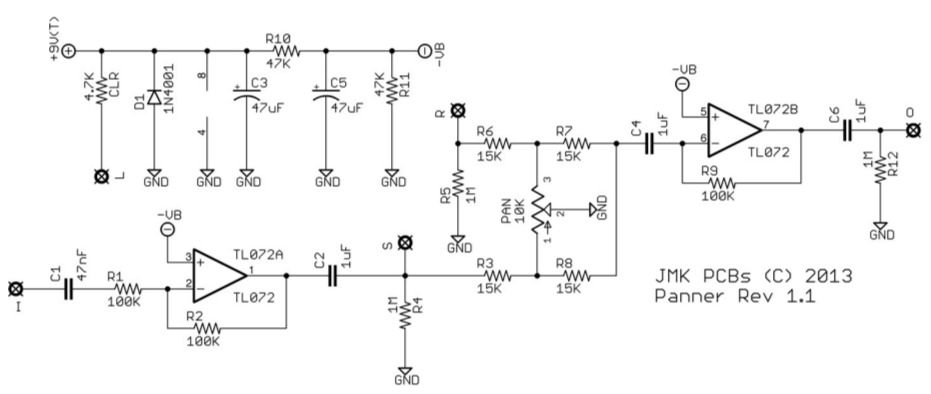

| Panner
Эффект Panner относительно прост, но очень удобен. По сути, он принимает входной сигнал и разделяет его на два буферизированных выхода, один из которых (сухой сигнал) напрямую поступает на потенциометр Pan, а другой — по схеме «отправка-возврат» (мокрый сигнал) и возвращается на потенциометр Pan. Потенциометр Pan переключается между заземлением сухого сигнала для получения полностью обработанного (эффектного) выхода и заземлением обработанного сигнала для получения полностью сухого (чистого) выхода. Это очень полезно, особенно с эффектами, которым может помочь подмешивание чистого сигнала обратно в эффект. Просто подключите другую печатную плату к петле эффектов Panner, и всё готово!
https://jmkpcbs.com/product/panner/
|
| |
|
|
| Molier | Дата: Воскресенье, 23.11.2025, 20:11 | Сообщение # 6 |
|
Генерал-лейтенант
Группа: Администраторы
Сообщений: 507
Статус: Online

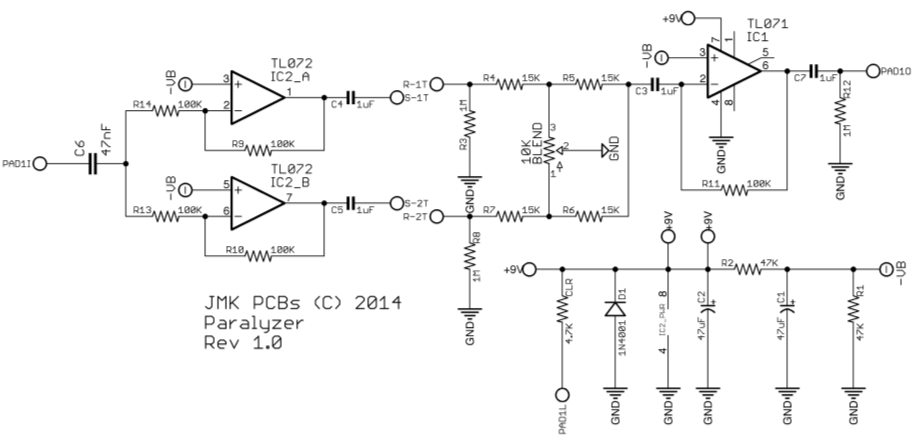

| Paralyzer
Paralyzer создан на основе одного из наших других продуктов, Panner. Paralyzer — уникальный эффект, поскольку он представляет собой скорее утилитарное устройство для параллельного соединения пары (или более) эффектов, предоставляя пользователю возможность управления миксом между полным увлажнением для параллельного эффекта или миксом 50/50. В отличие от некоторых блендеров, которые просто используют потенциометр в качестве переменного резистора между двумя эффектами, никогда полностью не удаляя их из сигнального тракта, Paralyzer фактически заземляет выходы двух эффектов, когда они не используются. Это обеспечивает пользователю гораздо более точное микширование эффектов.
|
| |
|
|
| Molier | Дата: Воскресенье, 23.11.2025, 20:16 | Сообщение # 7 |
|
Генерал-лейтенант
Группа: Администраторы
Сообщений: 507
Статус: Online

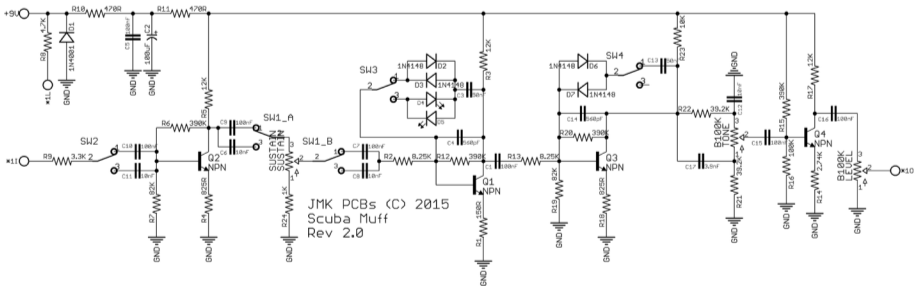

| Scuba Muff
Если вам нравится Muff, обязательно попробуйте эту невероятную версию Muff, которую мы называем Scuba Muff. Эта печатная плата, оснащённая переключателями, которые выполняют множество дополнительных функций по сравнению с оригинальной схемой Muff, позволяет пользователю собрать довольно стандартный Muff, но затем делать с ним то, что не может сделать ни один Muff сам по себе. Обратите внимание, если вы всегда хотели Boutique Muff, но не могли позволить себе эти редкие устройства.
https://jmkpcbs.com/product/scuba-muff/
|
| |
|
|
| Molier | Дата: Воскресенье, 23.11.2025, 20:18 | Сообщение # 8 |
|
Генерал-лейтенант
Группа: Администраторы
Сообщений: 507
Статус: Online

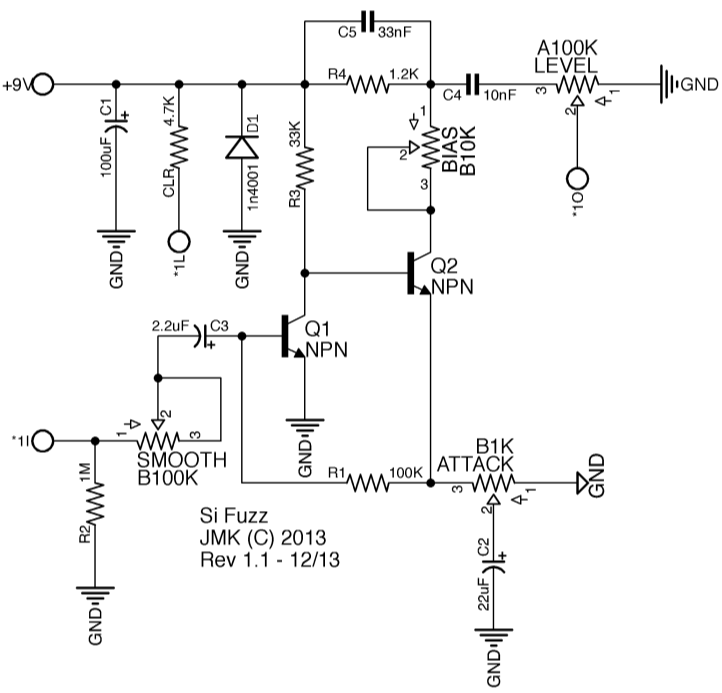

| Si Fuzz
Si Fuzz — второй проект на печатной плате в нашей серии «Mojo». Серия Mojo использует аксиальные компоненты для винтажного вида, что придаёт ей особый шарм, перед которым сложно устоять. Si Fuzz — это классический фузз с изюминкой: мы добавили пару подстроечных резисторов для дополнительной настройки, чтобы добиться потрясающего звука, а также один или два дополнительных конденсатора для более плавного звучания фузза. Если вам нравится классический фузз с двумя ручками, вам понравится и этот проект. К тому же, первые несколько экземпляров этого проекта также оснащены красной паяльной маской на печатной плате, что, безусловно, добавляет удовольствия.
https://jmkpcbs.com/product/si-fuzz/
|
| |
|
|
| Molier | Дата: Воскресенье, 23.11.2025, 20:21 | Сообщение # 9 |
|
Генерал-лейтенант
Группа: Администраторы
Сообщений: 507
Статус: Online

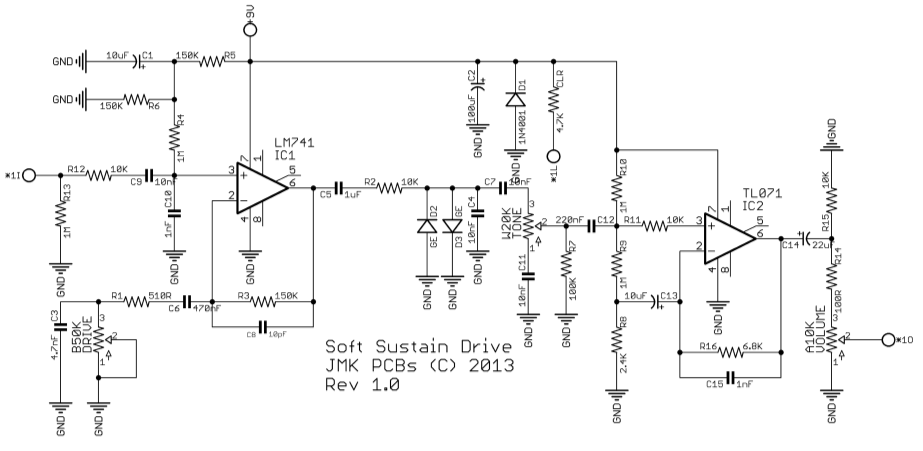

| Soft Sustain Drive
В Soft Sustain Drive используется пара операционных усилителей с ограничением сигнала от земли до земли. Она настолько же универсальна, насколько и любая педаль драйва — от чистого буста до серьёзного дисторшна. Преимущество этой схемы в том, что её очень легко настраивать! Каждый участок сигнального тракта позволяет пользователю настроить драйв под желаемый звук, включая усиление входного сигнала, ограничение сигнала, тембральный стек и секцию компенсации усиления.
https://jmkpcbs.com/product/soft-sustain-drive/
|
| |
|
|
| Molier | Дата: Воскресенье, 23.11.2025, 20:34 | Сообщение # 10 |
|
Генерал-лейтенант
Группа: Администраторы
Сообщений: 507
Статус: Online

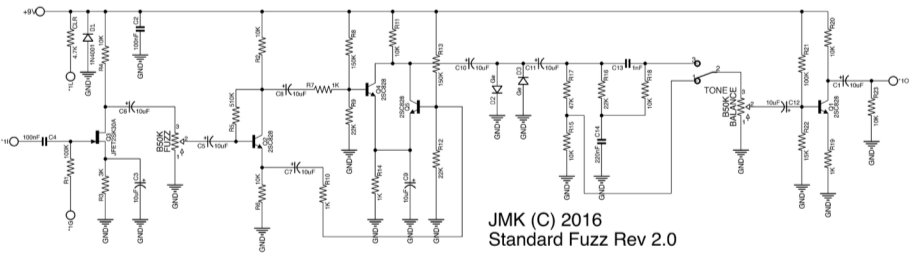

| Standard Fuzz
Standard Fuzz — это клон другого олдскульного фузза. Этот фузз может быть очень безумным, и он отлично подходит любителям диких винтажных фуззов. В этом фуззе используются действительно уникальные транзисторы, которые нечасто встречаются у DIY-компаний, но есть множество транзисторов, которые можно использовать для сборки, и они будут работать отлично. Обратите особое внимание на низкие значения HFE для биполярных транзисторов, необходимых для различных каскадов усиления.
https://jmkpcbs.com/product/standard-fuzz/
|
| |
|
|
| Molier | Дата: Воскресенье, 23.11.2025, 20:37 | Сообщение # 11 |
|
Генерал-лейтенант
Группа: Администраторы
Сообщений: 507
Статус: Online

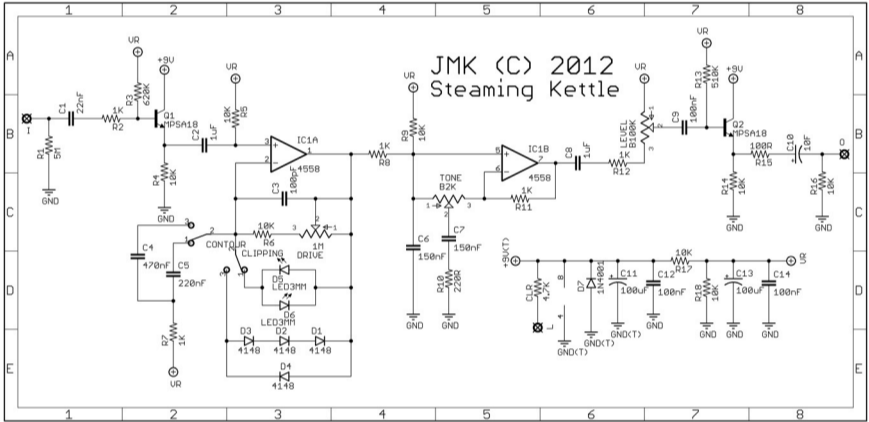

| Steaming Kettle Overdrive
Steaming Kettle — уникальный овердрайв со стандартными потенциометрами Gain, Tone и Volume, а также парой переключателей для большей тональной гибкости. Это более продвинутая сборка, но она того стоит, если вам нравится бутиковый звук перегруза.
https://jmkpcbs.com/product/steaming-kettle-overdrive/
|
| |
|
|
| Molier | Дата: Воскресенье, 23.11.2025, 20:40 | Сообщение # 12 |
|
Генерал-лейтенант
Группа: Администраторы
Сообщений: 507
Статус: Online

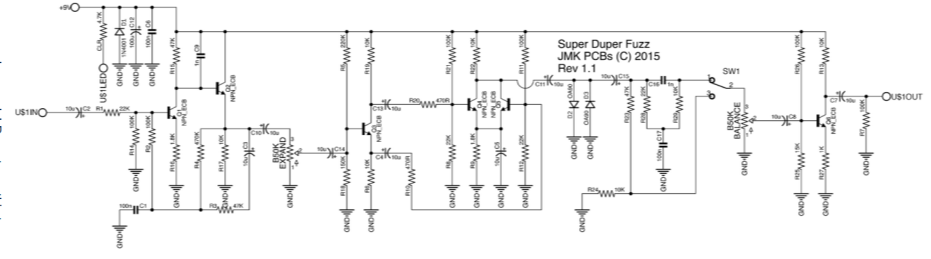

| Super Duper Fuzz
Super Duper Fuzz обладает резким, грубым звуком и по-своему музыкален. Переключатель тембра обходит резисторную и конденсаторную цепи, обеспечивая более сильный или более мягкий фузз в зависимости от выбранного варианта. Эта классическая схема — увлекательное занятие, как в игре, так и в сборке.
https://jmkpcbs.com/product/super-duper-fuzz/
|
| |
|
|
| Molier | Дата: Воскресенье, 23.11.2025, 20:43 | Сообщение # 13 |
|
Генерал-лейтенант
Группа: Администраторы
Сообщений: 507
Статус: Online
| Super Happy Overdrive
Super Happy Overdrive — отличный проект для работы с перегрузом. Он оснащён стандартным набором потенциометров Gain, Tone и Volume и отлично подходит для любого педалборда с лёгким и средним уровнем перегрузки.
https://jmkpcbs.com/product/super-happy-overdrive/
|
| |
|
|
| Molier | Дата: Воскресенье, 23.11.2025, 20:46 | Сообщение # 14 |
|
Генерал-лейтенант
Группа: Администраторы
Сообщений: 507
Статус: Online

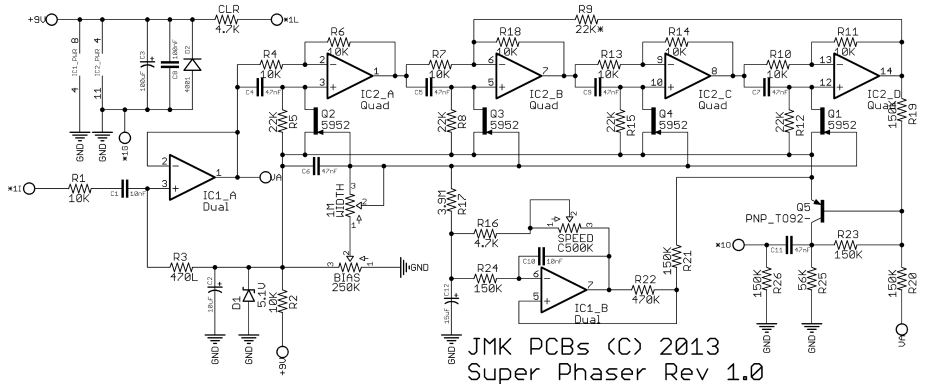

| Super Phaser
Super Phaser создан на основе классических четырёхкаскадных фазеров JFET, десятилетиями объединявших мир рок-н-ролла, но при этом добавляет немного удобства в классический дизайн. Мы добавили регулятор «ширины», который работает аналогично регулятору глубины, что расширяет возможности настройки, помимо простого регулятора скорости. Помимо этого потрясающего проекта, у нас есть ограниченный запас подобранных транзисторов 2N5952 (оригиналов), которые можно приобрести вместе с вашей копией печатной платы. Просто выберите понравившийся корпус и окунитесь в атмосферу 80-х!
https://jmkpcbs.com/product/super-phaser/
|
| |
|
|
| Molier | Дата: Воскресенье, 23.11.2025, 20:51 | Сообщение # 15 |
|
Генерал-лейтенант
Группа: Администраторы
Сообщений: 507
Статус: Online

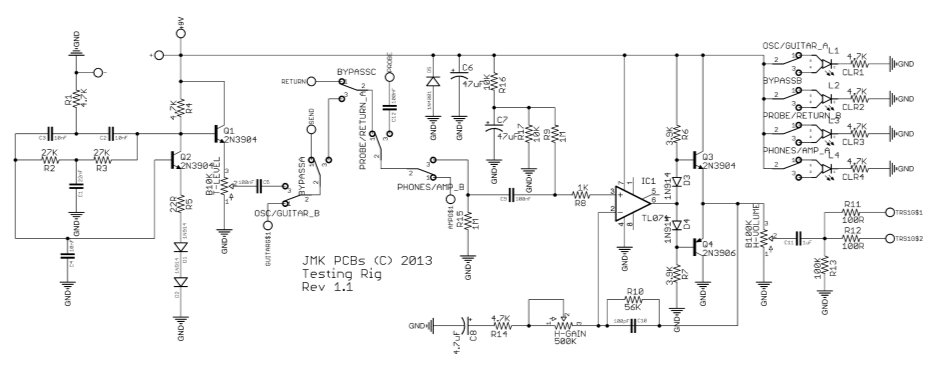

| Testing Rig
Testing Rig — это комбинированная печатная плата, включающая в себя платы Tiny Tester и Headphone Amplifier, доступные от JMK PCBs, а также систему коммутации, которая позволяет пользователю добавлять другой эффект в петлю, обеспечивать питание и заземление для этого же эффекта, а также использовать аудиодатчик для этого эффекта. Это чрезвычайно полезно, особенно если вы ищете универсальное устройство для тестирования и устранения неполадок в сборках педалей эффектов! Разработчики JMK PCBs используют это устройство для каждого создаваемого нами эффекта, и вам тоже стоит!
https://jmkpcbs.com/product/testing-rig/
|
| |
|
|
|
|
