Простой  преобразователь однополярного напряжения в двуполярное на NE555

В маломощных устройствах для питания ОУ необходимо двуполярное напряжение питания, но бывает что имеется только один источник напряжения, например  батарейка КРОНА, чтобы решить эту проблемку можно применить простой преобразователь представленный в статье.

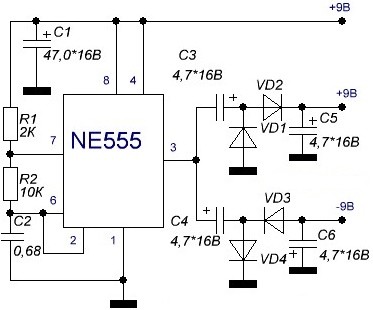

В схеме использован зарубежный таймер NE555 который работает в режиме генератора импульсов с частотой 100 герц, на выходе генератора стоят разделительные конденсаторы С3 и С4 и два выпрямителя и емкостные фильтры питания на конденсаторах С5 С6.

Все детали прибора зарубежные и заменимы на российские аналоги:
Микросхема - NE555 - отечественный аналоги 1006ВИ1 и 1087ВИ2
R1 - 2 кОм
R2 - 10 кОм
C1 - 47 мкФ х 16 вольт
C2 - 0,68 мкФ
C3 - 4,7 мкФ х 16 вольт
C4 - 4,7 мкФ х 16 вольт
C5 - 4,7 мкФ х 16 вольт
C6 - 4,7 мкФ х 16 вольт
VD1 - VD4 - 1N4001
