Схема генератора треугольных сигналов 555

 Схема представляет собой генератор треугольных сигналов, использующий минимальное количество компонентов.

 Треугольный сигнал формируется с помощью микросхемы таймера 555, двух резисторов и двух конденсаторов.

 Микросхема подключена к автоколебательному генератору прямоугольных сигналов с коэффициентом заполнения 50%.

 Выходной сигнал прямоугольной формы подается с вывода 3 микросхемы на RC-цепь формирования сигнала.

 Когда выходной сигнал микросхемы 555 в виде прямоугольной волны становится высоким, конденсатор C2 начинает заряжаться через резистор R2, и напряжение на C2 увеличивается до тех пор, пока выходной сигнал остается высоким. Когда выходной сигнал микросхемы снова становится низким, конденсатор C2 начинает разряжаться через резистор R2, уменьшая напряжение на C2 до тех пор, пока выходной сигнал остается низким. В результате форма сигнала на C2 принимает форму треугольника. Наилучшая линейность формы сигнала достигается при максимально возможных значениях R2 и C2. При указанных значениях компонентов пиковое значение выходного сигнала составляет 0,5 В при частоте около 200 Гц.

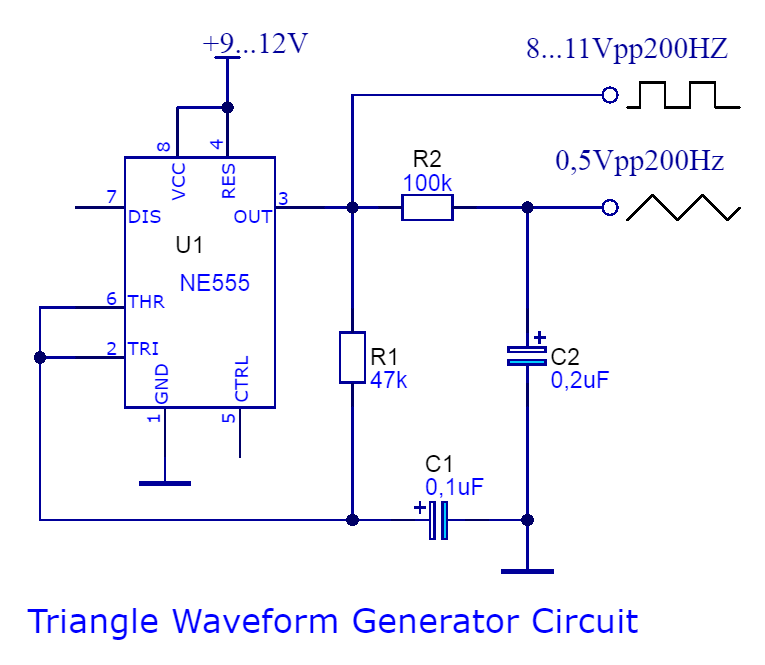

Схема генератора треугольных сигналов
